Estos sistemas resuelven con tecnología y diseño las distintas situaciones posibles en frentes y techos vidriados.

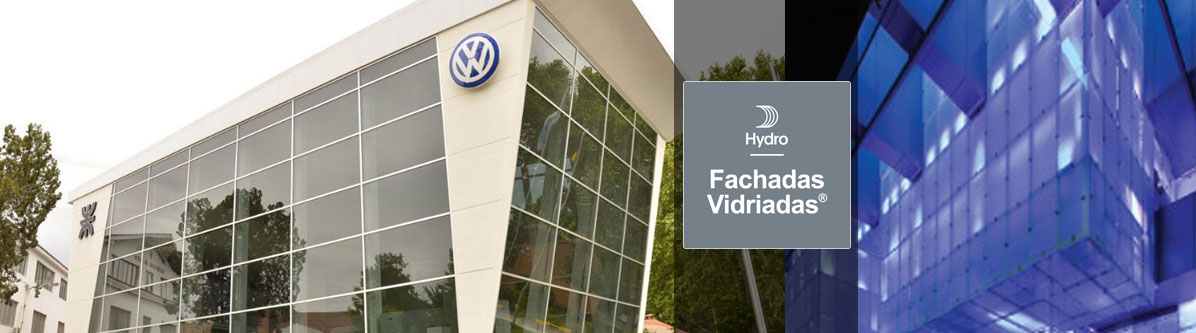

Frente Vidriado

Este sistema de fácil realización y montaje, consiste en una “grilla”, donde los vidrios son tomados a presión entre guarniciones, contando con tapas exteriores de distintas formas y medidas.

Su uso principal está destinado a las Plantas Bajas; sin embargo es posible su utilización entre losas o como frente integral, mediante anclajes especialmente diseñados.

El sistema prevé drenajes en los presores y en las tapas exteriores horizontales, para evacuar la eventual infiltración de agua y/o la condensación de humedad, y para permitir la ventilación de los vidrios.

Está constituido por columnas y traviesas tubulares de 60, 100, 130 y 180 mm de profundidad.

Para evitar resaltes en los encuentros entre las tapas, el sistema presenta tapas verticales de distinta altura que las horizontales.

Se produce la Ruptura de Puente Térmico utilizando Doble Vidriado Hermético o panel aislado, pues existe una efectiva separación entre los perfiles exteriores y los interiores, impidiéndose la transferencia de calor.

Techo Vidriado

Es posible realizar techos vidriados, con cabios y correas autoportantes o con estructura independiente.

El sistema tiene canaleta colectora de agua de condensado, y utiliza las mismas tapas y presores del Frente Vidriado.

Tipologías

El sistema en sí consiste en sólo paños fijos. Sin embargo es posible intercalar carpinterías de distintas tipologías, variando su vista exterior en función de las mismas:

Paños proyectantes: sin visión de aluminio al exterior, utilizando elementos de Piel de Vidrio con vidrio simple o DVH, pegado con silicona estructural.

Ventanas batientes, oscilobatientes y/o puertas: con vista aparente de marco y hoja de aluminio.

Columnas inerciales:
Cuatro columnas con distintos momentos de inercia para adecuarse a distintas exigencias.

Columna de 60 mm, Jxx= 34 cm4

Columna de 100 mm, Jxx= 118 cm4

Columna de 130 mm, Jxx= 261 cm4

Columna de 180 mm, Jxx= 509 cm4
