Sistema de Fachada compuesto por unidades independientes, armadas en el taller del carpintero, que se integran unas a otras a través de medias columnas formando un bloque de alta resistencia estructural (elevado momento de inercia).

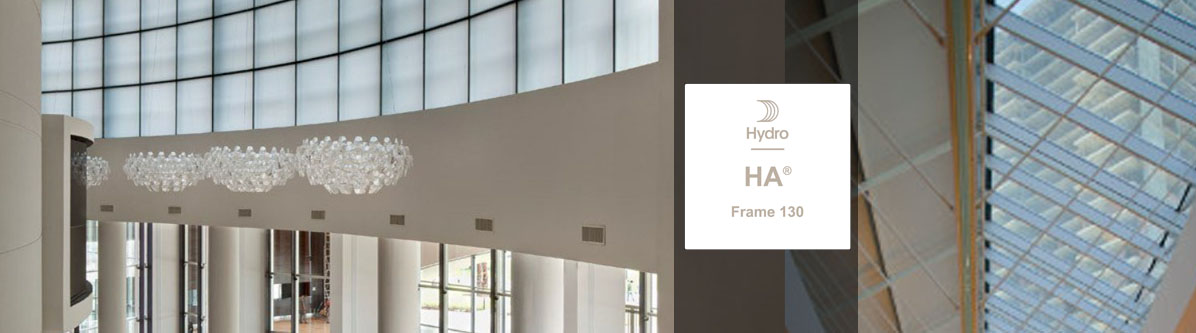

El FRAME HA F130 ofrece secciones de 130 mm tanto en elementos verticales como horizontales.

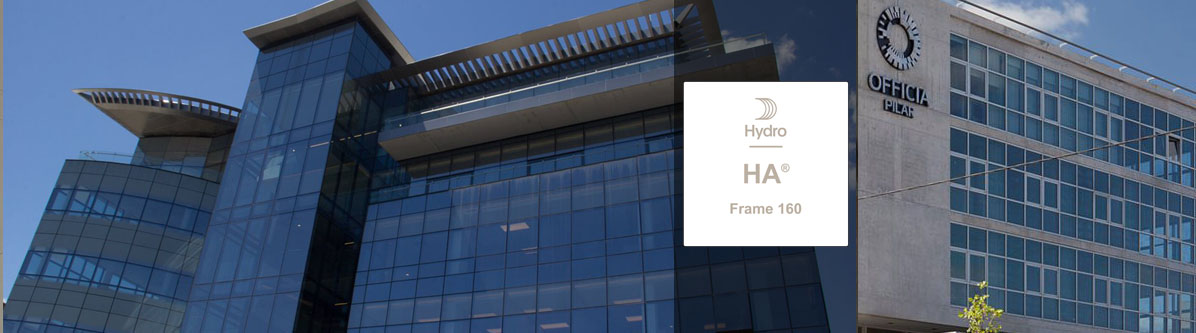

En cambio el FRAME HA F160 tiene columnas de 160 mm y utiliza los elementos horizontales del HA F130.

El sistema prevé la utilización de DVH y permite la realización de las siguientes tipologías:

Paño fijo
Ventana desplazable coplanares interiores.
En este caso, la utilización de tijeras o herrajes telescópicos permiten que la hoja se despegue en todo su perímetro, permitiendo la ventilación controlada y la limpieza de los vidrios desde el interior.

Las ventanas incorporan cámara europea lo que permite colocar un herraje multipunto en todo su perímetro, optimizando la hermeticidad y seguridad de las mismas.

Columnas inerciales:

Conjunto columnas de 130 mm, Jxx= 281 cm4

Conjunto columnas de 160 mm, Jxx= 812 cm4
